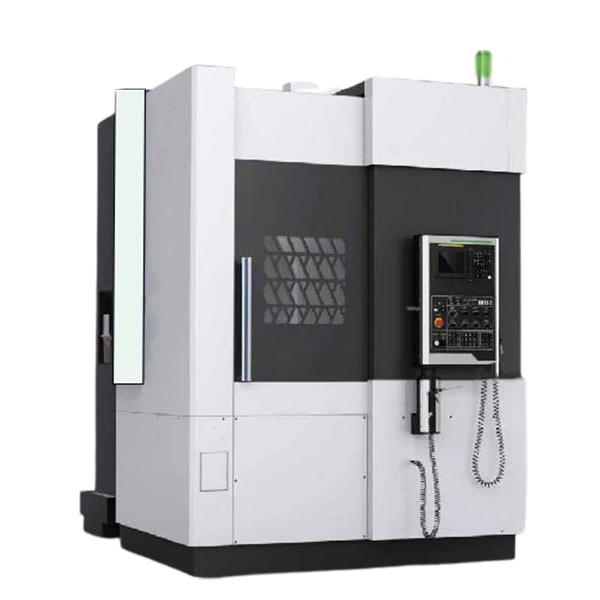

Great Magtech (Xiamen) Electric Co., Ltd je eden najbolj zanesljivih proizvajalcev in dobaviteljev cnc vertikalnih stružnic gmlc-500 na Kitajskem. Toplo vas vabimo, da v naši tovarni kupite visokokakovosten cnc vertikalni stružni stroj gmlc-500. Kontaktirajte nas za več podrobnosti.
Opis vertikalne stružnice
Navpične stružnice ali VTL so ene najbolj tradicionalnih vrst strojev. Idealni so za težko-obdelovanje srednje velikih do velikih delov. Z različnimi tehnologijami postajajo tudi vertikalne stružnice vse bolj multifunkcionalne. Naša navpična stružnica poveča produktivnost z zagotavljanjem stabilne obdelave tankih in neob-oblikovanih obdelovancev. Škatlasto podnožje in steber tvorita zelo zanesljivo, zelo togo strukturo, vzglavje s konstrukcijo prirobnice pa zmanjšuje učinke toplotne deformacije in vibracij, kar zagotavlja stabilno in natančno rezanje.
Lastnosti
1. CNC navpične stružnice so primerne za avtomobilske dele, kot so pesta koles, zavorni koluti, vztrajniki, zavorna pesta, reduktorji itd. Primerne so za obdelavo kompleksnih diskov, lupin in delov kratke gredi v industriji, kot sta ležaji in energija.
2. Glavno telo nosilcev strojnega orodja, podnožja, stebrov, nosilcev, sedežev itd. je izdelano iz visoko-natančnega litja mehanita, notranja napetost pa je odpravljena s sekundarnim žarjenjem, da se zagotovi natančnost in stabilnost.
3. Glavni motor uporablja visoko{1}}zmogljiv dvo-hitrostni motor s konstantno močjo in širokim razponom hitrosti, ki lahko učinkovito prikaže značilnosti vretena in izboljša učinkovitost obdelave obdelovalnega stroja.
4. Podajalno vodilo uporablja visoko{1}}obremenjeno linearno kroglično vodilo, ki izpolnjuje zahteve visoke natančnosti in zahtevnega rezanja.
5. Izbirni navpični revolver in revolver za električno rezkanje.
Parametri
| Postavka | Enota | Specifikacija | Opombe | ||
| Največji premer vrtenja | mm | 700 |
| ||
| Največja višina obračanja | mm | 550 |
| ||
| Največji premer struženja | mm | 500 |
| ||
| Premer izvrtine vretena | mm | ￠62 |
| ||
| Največji premer obdelave palic | mm | ￠52 |
| ||
| Tip in koda konca vretena |
| A2-8 |
| ||
| Glava z enim vretenom | Razpon hitrosti vretena | vrt/min/Nm | 50-3000 | FANUC 0i -TF | |
| Izhodna moč glavnega motorja | 30 min/neprekinjeno | kW | 15/18.5 | IIP30/8000 | |
| Druga izhodna moč motorja | 30 min/neprekinjeno | kW | 5.5/11 | Βii6/12000 | |
| Standardna vpenjalna glava | Premer vpenjalne glave | palec | 8² |
| |
| Hitrost hitrega premika osi X- | m/min | 20 | Kotalni vodnik | ||
| Hitrost hitrega premika osi Z- | m/min | 20 | Kotalni vodnik | ||
| Hitrost hitrega premika osi W- | m/min | 18 | Kotalni vodnik | ||
| Hod osi X- | mm | -12~430 |
| ||
| Hod osi Z- | mm | 550 |
| ||
| Orodje |
| Servo kupola 8T |
| ||
| Velikost orodja | Orodje za zunanji krog | mm | 20/20 |
| |
| Premer vrtalne palice | mm | Ф32 |
| ||
| Izberite najbližji rezalnik |
| ja |
| ||
| Teža | Bruto teža | kg | 6800 |
| |
| Največja obremenitev | Kos v obliki diska | kg | 250 (vključno z dodatki za strojna orodja, kot so vpenjalne glave) |
| |
| Oblika | L*W*H | mm | 2300*4450*2970 | Brez hladilnega odstranjevanja ostružkov | |
