Izbira prave stružne ploščice lahko pogosto vpliva na uspeh ali neuspeh strojne obdelave. Nepravilna geometrija ploščice lahko zmanjša življenjsko dobo orodja za 40 %! Sam sem to izkusil v svoji trgovini. Ta članek bo zagotovil izčrpen vodnik za izbiro optimalne ploščice na podlagi materiala obdelovanca, geometrije ploščice, prevleke in pogojev rezanja. Ta članek vam bo pomagal ne glede na to, ali ste začetnik CNC obdelave ali ste inženir, ki želi optimizirati svojo proizvodno linijo.

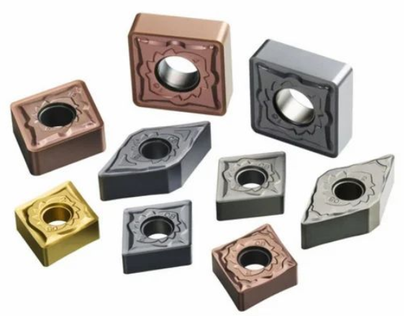

Kaj je stružni vložek?
Najpogostejša in kritična rezalna orodja pri CNC obdelavi in stružnici.
Definicija in funkcija stružnih ploščic
A vložek za struženjeje zamenljivo rezalno orodje, običajno izdelano iz materialov, kot so karbid, keramika, CBN ali PCD. Njegova primarna funkcija je odstranjevanje odvečnega materiala s površine obdelovanca, s čimer se doseže dimenzijska natančnost in kakovost površine. V primerjavi s trdnimi orodji so stružne ploščice bolj ekonomične, saj morate zamenjati le ploščico, ne pa celotnega orodja.
Razlika od drugih rezalnih orodij
V primerjavi z rezalnimi orodji, kot so rezkalniki in svedri, je za stružne ploščice značilno, da jih je mogoče indeksirati. To pomeni, da je ploščice mogoče obrniti ali zamenjati glede na obrabo konice, s čimer podaljšate življenjsko dobo orodja in zmanjšate stroške. Zaradi te prilagodljivosti so ugodne pri masovni proizvodnji.
Pomen standardov ISO in sistemov kodiranja rezil
Ploščice za struženje imajo mednarodno standardiziran sistem kodiranja (CNMG, DNMG, WNMG itd.), ki zajema podatke, kot so oblika ploščice, kot rezila, toleranca in debelina. Z razumevanjem teh kod lahko hitro ugotovite, ali je vložek primeren za vaše potrebe obdelave, kar izboljša učinkovitost izbire.
Običajni tipi in uporaba ploščic za struženje
Pri izbiri ploščic za struženje je pomembno razumeti različne vrste ploščic in scenarije njihove uporabe, kar vam lahko pomaga izboljšati učinkovitost in podaljša življenjsko dobo orodja pri obdelavi.

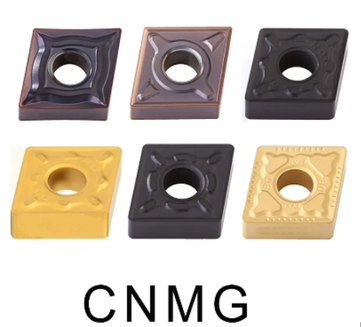

CNMG je primeren za grobo obdelavo, velika vsestranskost
Ploščice CNMG so-ploščice za splošno uporabo, primerne za grobo obdelavo večine aplikacij jekla in litega železa. So odlična izbira, ko morate hitro odstraniti velike količine materiala, hkrati pa uravnotežiti vzdržljivost in stroškovno-učinkovitost. Njihova geometrijska zasnova ohranja stabilnost rezanja, zmanjšuje vibracije in zagotavlja odlično površinsko obdelavo med grobimi postopki.

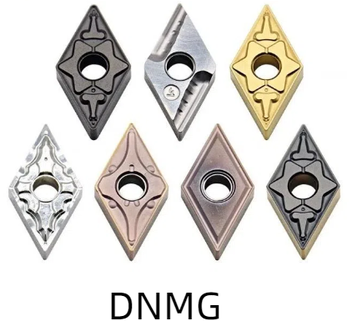

DNMG je primeren za dodelavo in kompleksne oblike
Plošče DNMG so zasnovane za končno obdelavo in kompleksne konture. Njihov manjši polmer nosu in natančnejši čisti kot zagotavljata bolj gladke površine, hkrati pa ohranjata dimenzijsko natančnost. Če delate z natančnimi deli ali zapletenimi oblikami, vam lahko DNMG pomaga doseči visoko-kakovostne rezultate.
WNMG je visoka trdnost, primeren za prekinjeno rezanje
Za ploščice WNMG je značilna visoka trdnost in odpornost na udarce, zaradi česar so posebej primerne za prekinjene reze in obdelavo s prekinitvami. Pri obdelavi trdih materialov ali obdelovancev z občasnimi rezi so te ploščice manj dovzetne za lomljenje ali odkrušanje, ohranjajo stabilne rezultate obdelave in povečujejo zanesljivost.

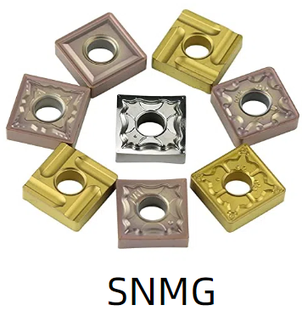

SNMG je primeren za veliko globino reza in močno obdelavo
Ploščice SNMG so zasnovane za globoke rezalne globine in težke-obremenitve. Njihova robustna konstrukcija jim omogoča, da prenesejo visoke rezalne sile, zaradi česar so idealni za-velikoserijsko proizvodnjo ali zahtevno rezanje. SNMG je idealna izbira za obdelovance, ki zahtevajo učinkovito odstranjevanje materiala ob ohranjanju življenjske dobe ploščice.
Z obvladovanjem teh vrst rezil in aplikacij lahko hitro izberete najprimernejše rezilo glede na material obdelovanca in zahteve glede obdelave, s čimer izboljšate učinkovitost obdelave in kakovost izdelka.
| Vrsta vstavka | Ključne prednosti | Najboljši primeri uporabe | Tipični materiali in aplikacije | Nasveti za izbiro |
|---|---|---|---|---|
| CNMG | Močan, vsestranski, stroškovno-učinkovit; dvo-stranska zasnova | Grobo do srednje struženje; stabilen, visok odvzem materiala | Jeklo in lito železo; splošno OD struženje in obračanje | Omejen dostop za ozka ramena ali kompleksne profile; opazujte vibracije na-strojih z nizko togostjo |
| DNMG | Dobra preglednost in dostopnost; podpira natančno delo | Končna in pol{0}}dodelava; zapletene konture in ramena | Precizni deli, stopničaste gredi, struženje profilov | Nižja trdnost robov kot CNMG/WNMG; izogibajte se večjim prekinitvam, razen če uporabljate ojačano geometrijo |
| WNMG | Visoka trdnost robov; odlična odpornost na udarce | Prekinjeno rezanje; nestabilne ali neravne površine | Odlitki, odkovki, deli z utori za ključe ali luknjami | Ni idealno za ultra{0}}fine površinske zaključke, razen če je združeno s končno geometrijo |
| SNMG | Največja togost; prenese zelo visoke rezalne sile | Močno grobo obdelavo in globoki rezi; visok odvzem materiala | Odstranjevanje velikih zalog, struženje-za težko proizvodnjo | Zahteva močno moč stroja in togo nastavitev; slaba togost lahko povzroči šklepetanje ali odpoved robov |
Ključni dejavniki pri izbiri stružnih ploščic
Po drugi strani pa je izbira prave ploščice ključna za zagotavljanje učinkovitosti obdelave, življenjske dobe orodja in kakovosti obdelovanca. Za najboljšo izbiro morate upoštevati dejavnike, kot so material obdelovanca, oblika ploščice, rezalni parametri, premaz in vrsta obdelave.
Material obdelovanca
Različni materiali imajo bistveno različne zahteve za vložke. Jeklo je na splošno primerno za ploščice iz karbidne trdine, medtem ko je za nerjaveče jeklo potrebna močnejša kakovost, da se prepreči krušenje. Pri strojni obdelavi iz litega železa lahko koristijo -obrabno odporne keramične ali karbidne ploščice, medtem ko so mehke kovine, kot sta aluminij in baker, bolj primerne za tanko prevlečene, gladke-rezalne ploščice. Razumevanje materiala obdelovanca vam lahko pomaga hitro zožiti izbiro ploščic.
Oblika in kot rezila
Vstavljanje oblike in kota neposredno vpliva na rezalne sile, kakovost površine in stabilnost obdelave. Običajne oblike ISO, kot so CNMG, DNMG, WNMG in SNMG, imajo vsaka svoje edinstvene značilnosti. Varnostni kot, nagnjeni kot in radij nosu so prav tako ključni indikatorji. Pravilna izbira lahko zmanjša vibracije, izboljša natančnost obdelave in podaljša življenjsko dobo orodja.
Rezanje podatkov
Hitrost rezanja, pomik in globina reza so ključni parametri, ki vplivajo na učinkovitost obdelave in življenjsko dobo rezila. Previsoke rezalne hitrosti lahko povzročijo prezgodnjo obrabo rezila, prenizke pa lahko ogrozijo učinkovitost. Optimalno morate nastaviti parametre rezanja na podlagi materiala rezila in značilnosti obdelovanca, da dosežete ravnotežje med učinkovitostjo in življenjsko dobo orodja.
Premaz in razred
Prevleka in kakovost vložka določata njegovo odpornost proti obrabi, toplotno odpornost in odpornost na krušenje. Premazi PVD so primerni za -hitro končno obdelavo, medtem ko so premazi CVD primerni za obdelavo pri visokih-temperaturah in težkih{3}}obremenitvah. Pravilno ujemanje prevleke in kakovosti lahko bistveno izboljša stabilnost strojne obdelave in skrajša čas izpadov zaradi menjave ploščic.
Vrsta obdelave
Na izbiro ploščice vplivajo tudi različne vrste obdelave. Neprekinjeno rezanje je primerno za standardne-plošče za splošne namene, medtem ko prekinjeno rezanje zahteva visoko{2}}trdne ploščice,-odporne na udarce.
Groba obdelava na splošno zahteva ploščice z visoko trdnostjo in dobro odpornostjo proti obrabi.
Končna obdelava se osredotoča na ostre konice orodja in gladko rezanje.
S celovitim upoštevanjem zgornjih ključnih dejavnikov lahko izberete najprimernejšo stružno ploščico za vsako nalogo obdelave, s čimer izboljšate učinkovitost obdelave, zagotovite kakovost površine in podaljšate življenjsko dobo orodja.
Kako hitro prepoznati vstavljeno kodo
Razumevanje kodiranja ploščic je ključni korak pri izbiri ploščice za desno struženje. Z obvladovanjem pravil kodiranja lahko hitro določite obliko, velikost vložka in ustrezne delovne pogoje ter se izognete izgubljenemu času in denarju s poskusi in napakami.
Analiza strukture kodiranja rezil ISO
Kode ISO so sestavljene iz niza črk in številk, od katerih ima vsaka poseben pomen. Prva črka predstavlja obliko ploščice, naslednje črke označujejo stopnjo tolerance ploščice ali kot vrha ploščice, številke pa se nanašajo na velikost, debelino in radij rezine ploščice. Ta standardizacija omogoča dosledno identifikacijo in izbiro vložkov različnih proizvajalcev.
Primer: Pomen CNMG 120408
Vzemite CNMG 120408 kot primer:
C: Predstavlja diamantno 80-stopinjsko obliko rezila.
N:Pomeni brez naklona.
M:Označuje stopnjo tolerance.
G:Predstavlja debelino rezila ali namen obdelave.
12:Predstavlja dolžino konice rezila.
04:Označuje debelino rezila.
08:Predstavlja polmer konice orodja.
S to kodo lahko jasno razumete geometrijske značilnosti rezila in vrsto obdelovanca, za katerega se uporablja.
Hitro poiščite in uporabite nasvete
V praksi lahko uporabite kode za hitro pregledovanje vložkov. Preprosto potrdite material obdelovanca, način rezanja in zahteve za obdelavo, nato pa lahko uporabite kodo ISO, da se ujema z najprimernejšim vložkom. Poleg tega bo poznavanje pogostih kombinacij kod izboljšalo izbiro vložkov v vaši trgovini in zmanjšalo tveganje napačne izbire.
Praktični nasveti za izbiro stružnih ploščic
Pri izbiri ploščice za struženje ne gre le za ceno; gre tudi za dobro presojo na podlagi vaših potreb po obdelavi. Če obvladate nekaj praktičnih nasvetov, se lahko izognete pogostim napakam ter izboljšate učinkovitost obdelave in življenjsko dobo orodja.
Rezila prilagodite potrebam obdelave, ne le ceni
Veliko ljudi se pri nakupu ploščic osredotoči samo na ceno, vendar cenejša ploščica morda ne bo primerna za vaš material obdelovanca ali vrsto obdelave. Za izbiro najustreznejše ploščice morate upoštevati material obdelovanca, globino reza, natančnost obdelave in zahteve glede življenjske dobe orodja. Pravi vložek lahko skrajša čas nedelovanja in izboljša produktivnost, kar je dolgoročno stroškovno-učinkovitejše od preprostega prihranka denarja.
Upoštevajte združljivost med ročajem in rezilom
Ključni dejavnik je tudi združljivost ploščice in držala orodja. Če se ploščica in držalo orodja ne ujemata, lahko to povzroči vibracije, nestabilno rezanje in celo poškodbe orodja ali obdelovanca. Ko izbirate ploščico, se prepričajte, da se vrsta ploščice, debelina in velikost ujemajo z držalom orodja, da zagotovite nemoten in varen postopek obdelave.
Pogoste napake začetnikov: Neupoštevanje geometrije rezila in prevleke
Mnogi začetniki se osredotočijo samo na vstavljanje blagovne znamke in cene, spregledajo pa geometrijo vstavljanja in vrsto premaza. Polmer vrha, nagnjeni kot, reliefni kot in material prevleke vplivajo na rezalne sile, kakovost površine in življenjsko dobo orodja. Neupoštevanje teh podrobnosti lahko zlahka povzroči odkrušanje robov, pospešeno obrabo orodja ali podstandardno natančnost obdelave.
Deljenje primerov tovarniške aplikacije
Tovarna, ki obdeluje jeklene dele, je svojo izbiro rezil preusmerila s preprostega zasledovanja najnižje cene na ujemanje rezil z materialom obdelovanca in pogoji rezanja. To je povzročilo 30-odstotno podaljšanje življenjske dobe orodja, znatno izboljšano kakovost površine in 20-odstotno povečanje produktivnosti. Ta primer dokazuje, da izbira pravega rezila ne le prihrani stroške, ampak tudi izboljša splošno zmogljivost strojne obdelave.
pogosta vprašanja
Katero rezilo ima najdaljšo življenjsko dobo?
Življenje je odvisno od materiala in uporabe. Na splošno CBN ali PCD vložki imajo najdaljšo življenjsko dobo pri obdelavi trdih materialov, karbidne ploščice pa so primerne za klasično obdelavo jekla. Izbira prave ploščice za material obdelovanca in pogoje rezanja je ključna za podaljšanje življenjske dobe.
Ali je mogoče eno rezilo uporabiti za grobo in končno obdelavo?
Čeprav so nekatere-ploščice za splošno uporabo zmožne tako grobe kot končne obdelave, rezultati običajno niso tako idealni kot pri namenskih ploščicah. Da bi dosegli najboljšo kakovost in učinkovitost površine, je priporočljivo izbrati različne vložke za različne stopnje obdelave.
Kako podaljšati življenjsko dobo rezila?
Nadzor parametrov rezanja, izbira ustreznih premazov in razredov ploščic, vzdrževanje togosti strojnega orodja ter zagotavljanje ustreznega hlajenja in mazanja so učinkoviti načini za podaljšanje življenjske dobe ploščic. Izogibanje pretiranemu rezanju in občasnim udarcem lahko zmanjša obrabo ploščice.
Kakšna je razlika med prevlečenimi in neprevlečenimi rezili?
Prevlečeni vložki nudijo izboljšano odpornost proti obrabi in toploti, zaradi česar so primerni za visoko-hitrostno ali visoko{1}}temperaturno obdelavo. Vložki brez premaza so cenejši in primerni za nizko-hitrost ali obdelavo mehkih materialov. Izbira prave ploščice za vaše pogoje obdelave lahko izboljša učinkovitost in zmanjša pogostost menjave orodja.
Ali lahko ena ploščica opravi tako grobo kot končno obdelavo?
V večini primerov ne. Groba in končna obdelava zahtevata različne geometrije. Vendar lahko ploščica srednje geometrije včasih prenese oboje, če sprejmete kompromise glede življenjske dobe orodja ali končne obdelave površine.
Zaključek
Pri izbiri prave stružne ploščice ne gre le za stroške; zahteva celovito oceno na podlagi dejavnikov, kot so material obdelovanca, vrsta obdelave, oblika ploščice in prevleka. Pravilna ploščica izboljša učinkovitost obdelave, zagotavlja kakovost površine in podaljša življenjsko dobo orodja. Obvladovanje kod ISO in praktičnih izbirnih tehnik vam bo pomagalo hitro najti najprimernejši vložek, s čimer se boste izognili poskusom in napakam ter izgubljenemu času izpadov. Optimizirajte izbiro ploščic glede na vaše potrebe po obdelavi zdaj, tako da bo CNC obdelava učinkovitejša, stabilnejša in dosega vrhunske rezultate!
