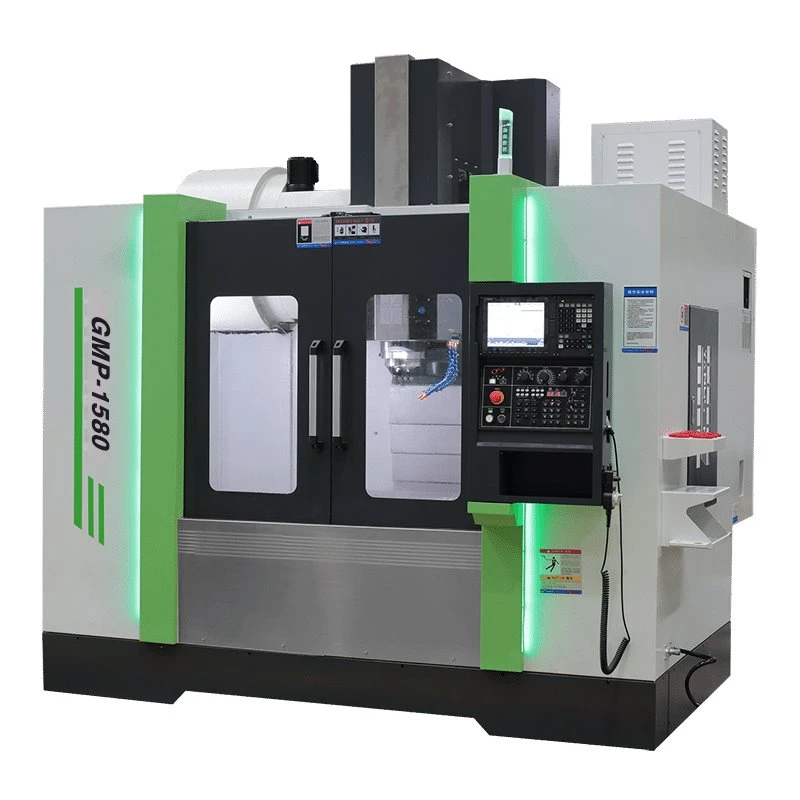

Great Magtech (Xiamen) Electric Co., Ltd je eden najbolj zanesljivih proizvajalcev in dobaviteljev visokohitrostnega vertikalnega obdelovalnega centra gmp-1580 na Kitajskem. Toplo vas vabimo, da v naši tovarni kupite visokokakovosten visokohitrostni vertikalni obdelovalni center gmp-1580. Kontaktirajte nas za več podrobnosti.
Opis vertikalnega obdelovalnega centra
Vertikalni obdelovalni centri CNC (VMC) ostajajo sponke v strojništvu. Ti rezkalni stroji imajo navpično usmerjena vretena, ki se obdelovancem, nameščenim na njihovi mizi, približajo od zgoraj in običajno izvajajo 2,5- ali 3-osne obdelovalne operacije. So cenejši od horizontalnih obdelovalnih centrov (HMC), zaradi česar so privlačni tako za manjše delavnice kot tudi za večje strojne operacije. Poleg tega se je zmogljivost teh strojev z leti povečala z izkoriščanjem tehnologij, kot so visoko-hitrostna vretena in napredne zmogljivosti CNC (vključno s programiranjem pogovornega krmiljenja). Na voljo je tudi pomožna oprema za povečanje prilagodljivosti in zmogljivosti teh strojev, vključno z vrtilniki vretena, kotnimi glavami,- in del-sondami, napravami za hitro-menjavo obdelovancev in rotacijskimi kazalniki, ki omogočajo štiri- ali petosno obdelavo.
Strukturne značilnosti navpičnega stroja
Stroji VMC so avtomatizirana obdelovalna orodja za obdelavo kovin, kjer je glavno vreteno poravnano navpično. Dandanes profesionalne strojne delavnice in proizvodni obrati večinoma uporabljajo CNC-krmiljena strojna orodja. VMC je primeren za strojne postopke, kot so rezkanje, vrtanje, vrtanje, narezovanje navojev, rezanje navojev itd.
Postelja je izdelana iz litega železa H300, kaljenega, vse drsne površine pa so natančno polirane in prekrite z uvoženim obrabno-odpornim usnjem TURCITE-B. Zagotovite natančnost in vzdržljivost obdelovalnega stroja.
1. Široka in debela vodilna vodila zagotavljajo stabilnost obdelovalnega stroja med obdelavo.
2. Postopek strganja
3. Vsak stroj -box-way tipa je podvržen staranju pod obremenitvijo in preskusom z laserskim balom, preden zapusti tovarno.
4. Zasnova stebra v obliki črke T-, ultra-široka osnova za največjo togost s premikom Z-osi 700 mm.
Strukturne značilnosti vertikalnega obdelovalnega okvirja
| Model | GMP-1580 | ||
| Predmet | Specifikacije | Enote |
|
| Potovanje | X/Y/Z os | mm | 1500/800/700 |
Nos vretena do delovne mize | mm | 185-885 | |
Središče vretena do stebra | mm | 810 | |
Tri{0}}osno vodilo | / | Box Way (kapitan Turcite) | |
| Delovna miza | Velikost delovne mize (D*Š) | mm | 1700X800 |
Največja obremenitev mize | kg | 1500 | |
T-Reža | mm | 5-22x135 | |
| Vreteno | Konus vretena | vrsto | BBT-50 |
Hitrost vretena | vrtljajev na minuto | 6000 | |
Vrsta pogona vretena | / | Pas | |
| Podajalna hitrost | Hitro premikanje (X/Y/Z) | m/min | 10/10/10 |
Rezalna podajalna hitrost (X/Y/Z) | m/min | 10 | |
| Menjevalnik orodij | Samodejni menjalnik bedaka | / | Vrsta ARM |
Vrsta stebla orodja | vrsto | BT50 | |
Zmogljivost shranjevanja orodja | Kos | 24 | |
Maks. Premer orodja (sosednji) | mm | 105 | |
Maks. Premer orodja (prazno) | mm | 200 | |
Maks. Dolžina orodja | mm | 350 | |
Maks. Teža orodja | kg | 15 | |
Čas menjave orodja | sek | 4.9 | |
| Motor | Motor vretena | kw | 18.5 |
Tri{0}}osni servo motor | kw | 7.0/4.5/4.5 | |
| Zahtevana moč | Zahteva po moči | kva | 40 |
Zahteva za zračni tlak | kg/cm² | 6^8 | |
| drugi | Zunanje mere (D*Š*V) | mm | 4420*3800*3650 |
Bruto teža | t | 14 | |
Uporaba vertikalnega obdelovalnega centra
VMC se običajno uporabljajo za ploščato delo, ki zahteva dostop do orodja z vrha, kot so votline za kalupe in matrice ter velike komponente za ravnine. Uporabljajo se tudi v predelovalni industriji za visoko-natančno proizvodnjo delov.
Deli z veliko krivuljami. Kompleksne krivulje najdemo v delih, kot so odmikači, impelerji in propelerji. Medtem ko je zaradi tradicionalnih obdelovalnih procesov natančno in natančno izdelovanje teh delov težko, lahko več{2}}osni VMC, opremljen s tehnologijo CNC stroja, to stori hitro in učinkovito.
Deli z nenavadno obliko. Nosilec ali podstavek je primer nepravilnega kosa. VMC z zmožnostmi avtomatske strojne obdelave omogočajo izdelavo teh zelo zapletenih komponent, ki jih je težko izdelati s tradicionalnimi metodami.
Deli iz vojske. Različni standardi določajo, kako je mogoče izdelek razviti in izdelati v vojaški industriji. Natančnost in natančnost VMC-jev zagotavljata, da obdelane komponente izpolnjujejo vse zahteve uporabe in industrije.
